前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀变频可控硅调压器器为机械性全流程式变频可控硅调压器器，其提高如下图所示如下图所示。I号喷油阀变频可控硅调压器器包括由驱程器件、飞球、变频可控硅调压器拉簧、链传动的的部分和支配的的部分等组成了。I号喷油阀变频可控硅调压器器的驱程器件为具备60°。锥面的驱程器盘。在驱程器盘的里侧有七个沿径向的半长方形凹型。驱程器盘压紧在驱程器轴套上而和她连接成一体机，然而完成半圆键和卡紧螺母使其和喷油阀的凸轮机构轴连到。

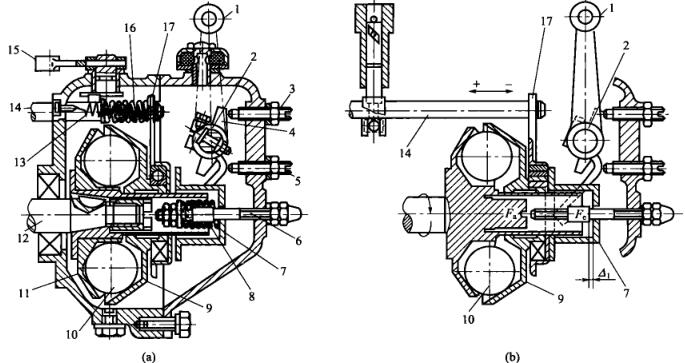

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个长度为25.4mm的飞球放至win7安装驱动包盘的凹井内，随win7安装驱动包盘在一起飞速转动。飞球另外一只侧为与定位轴线成45°锥面的扭力盘，扭力盘滑套在win7安装驱动包轴套上。工作中时飞球的离心分离力效应在扭力盘上，其载荷分力Fa.将使扭力盘沿载荷旋转。套在扭力盘.上的旋转轴套和传动装置系统板也也继而移动端端。传动装置系统板上方套在喷油支撑杆上，故此喷油支撑杆也也继而移动端端，为了增加喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
