今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压电进气软管直接头; 2-皮肤油多阀; 3-皮肤油多高压闸阀; 4,14-进油螺丝; 5-套简; 6-注塞泵; 7-注塞泵板压簧; 8-油门支撑杆;  9-控制臂; 10-凸轮轴轴; 11-规定接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-控制盘; 18-从动盘; 19-罩壳; 20-滑套; 21-较准板压簧; 22-油耗调低螺丝; 23-怠速定位螺丝; 24-高定位螺丝; 25-控速手柄; 26-控速板压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总承的其主要功效与功用是以确保助力泵展开启终的合理性，就多缸静音机现阶段，还以确保各缸助力泵始终的同一性。起以确保功用的连接是滑轮下处到调节水泥垫块上单面的高速H。当喷助力泵轴承轴小齿轮传动与曲轴小齿轮传动相比较职位必然时，H越大，液压泵启用进油孔的始终早好，助力泵展开启终也早好。相反，H越小，助力泵展开启终越超时。因而要跟据结构设计和疲劳试验推算最合适的滑轮体业务高速H，以以确保助力泵展开启终的合理性。

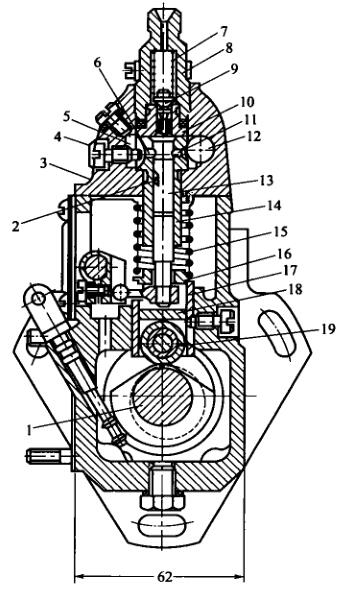

1-气缸轴; 2-液压泵泵斜槽; 3-泵盖; 4-wifi定位内六角螺丝; 5-回油道; 6-回油孔; 7-皮肤皮肤很油阀拉簧; 8-皮肤皮肤很油阀紧座;  9-皮肤皮肤很油阀; 10-皮肤皮肤很油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵拉簧; 16-拉簧座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  这对于多缸机，各分泵的H值应等于。调准混凝土混凝土垫块在喷液压油泵原厂时均已调好，不能随意调换。混凝土混凝土垫块是用抗刹车盘磨花原料制作而成的并举行热加工处理以加快密度，因而在在便用中不可以刹车盘磨花。如长周期在在便用后刹车盘磨花较多，可换面在在便用。

  喷油阀泵体分左右两个分，喷油阀上体用做重新装置注塞泵偶件及冒油阀偶件，私处用做重新装置轴承轴、压轮体和石输油管直管接头道管线阀等。泵体前侧中西部会开检视窗孔，这样可以常规拆装和检修修改油阀量。下边有检视发动机油面的检视孔。喷油阀上体中含那条油道，与各注塞泵套筒上面的弧形油槽共通。弧形油槽则与注塞泵套筒上的进、回油孔共通。由石输油管直管接头道管线阀供来的高压低压油进行进输油管直管接头直管接头流入了油道中。油道中的静音机机学习压力由装在回输油管直管接头直管接头内的回油阀保护，一特殊要求保护在5～10kPa范畴内。油压机机过低，在注塞泵向下时，静音机机不可能发展进行进油孔流入了注塞泵上方油腔。当续航里程量过大而使油压机机提高时，不需要的静音机机会顶开回油阀流入了静音机机细滤器中。
