580KW柴油发电机并机柜线路电气图及元件配置

2018-11-12
来源: 顶博电力
32513
  580KW重油电站机并机柜输电线路不间断图操作过程:由电动车充电热器AC220V/DC24V,提拱电站机控住器选用读取电源模块DC24V。电站机重启后由KA5联络220V后面继电热器读取有一个重启走势灯。重油电站机控住器能够 走势灯回路开关把电站机的功率、电阻值,率,交流接触器转速等电站机的各种各样指标走势灯信息反馈到控住器,由控住器看到信息。   当静音发电量站机重启后,把电送去旋转电源启闭柜尾端的主母排。操纵器借助体统摄像头实现相应情况重启汽油操纵,开始操纵,借助DC24V继电嚣工作转换电压电磁波。发电量站机操纵器借助的相电压监测站方案双回路,监测站方案到充分考虑短路器重启的相电压,操纵器借助KA3继电嚣工作转换电压分闸电磁波,合上主旋转电源启闭断路,短路器分闸后分闸指示器灯亮。当操纵体统要求分闸的情况下,借助KA四分闸继电嚣工作转换电压分闸电磁波,主旋转电源启闭短路器分闸,短路器分闸灯亮。

工程名称:两台580KW柴油发电机并在机柜主要元件配置清单

                   主开关按钮柜
项目编号分类形号型号院校數量制造厂家
1万用式框架的空气开关E1N 1250 D LI F F NST  4P2ABB
2发动机的组机柜掌握器HGM95102众智
3直流外接电源外接电源摸块BAC06A2众智
4家庭型里面启动继电器广西顶博发电机组制造HH52P    DC24V8正泰
5大中型之间继物品HH52P AC220V2正泰
6融断器RT14-20/6A16正泰
7表现灯AD56-22DS/Y,G,R,~220V红2,绿24国优
8急停接钮LA37-11MZS红12国优
9开关按钮LA37-11X/2绿44国优
10主铜排TMY-100*88国优
11主铜排TMY-50*815.4国优
12接地系统铜排TMY-60*62国优
13绝缘层子半圆,色,M1012海坦
14辅助材料
2国优


580KW柴油发电机并机柜线路电气图高清

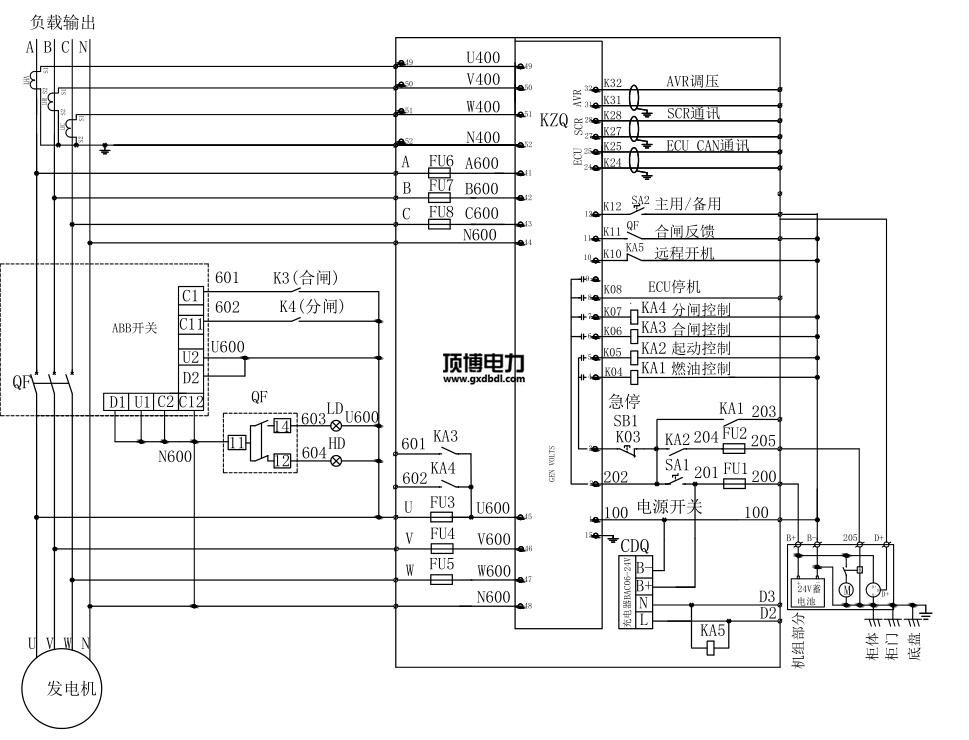

580KW柴油发电机并机柜线路电气图

  作为专业的广西顶博发电机组制造方案解决专家,广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决,是我公司的技术工程师结合了企业用户具体情况,在对场地和设施都作了全面的考量后提出的。通过这套方案,两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持,得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家,每天会更新广西顶博发电机组制造维修保养等资讯,欢迎关注://www.taobaobijia.com
