本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电站柴油发电机供动力箱的用： 1、适当的分配原则电。 2、便宜对电源线路的开闭方法。 3、有较高的安全可靠预防游戏等级，能抽象思维的表明电路系统的导通的情形。

项目名称：656KW柴油密度并网电机的组单机配电箱主要元件明细清单
高低压配开关箱其主要电气元件明细清单表
序列号	简称	样式型号样式	厂家	次数	制造厂家
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发主轴电机柜调节器	HGM6110	只	1	众智
3	发电站机发动机转速保持器	C2002	只	1	孚创
4	直流主机电源主机电源摸块	DC24V	只	1	众智
5	小行后面继电	HH54P    DC24V	只	2	正泰
6	长安小型上面继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

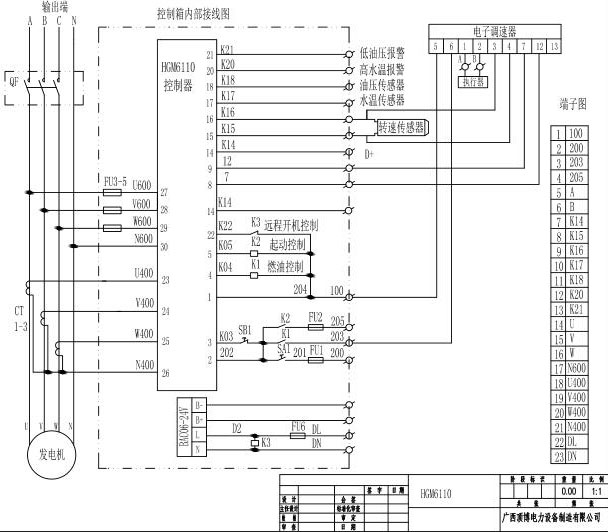

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.taobaobijia.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
